什么是加热炉？怎么分类的？

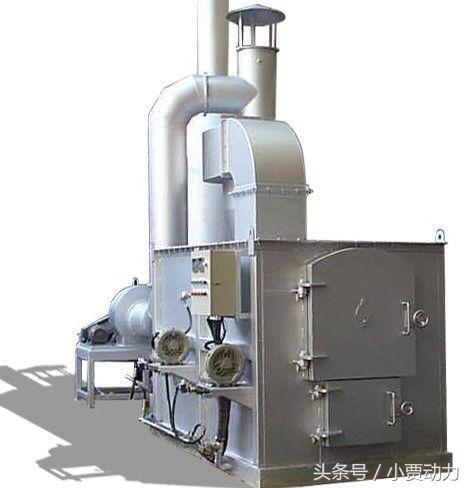

加热炉

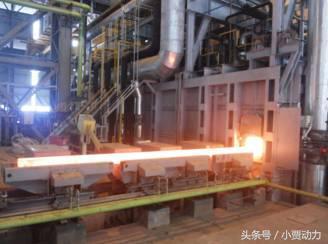

加热炉是将物料或工件（一般是金属）加热到轧制成锻造温度的设备（工业炉）。应用遍及石油、化工、冶金、机械、热处理、表面处理、建材、电子、材料、轻工、日化、制药等诸多行业领域。
利用燃料在炉膛内燃烧时产生的高温火焰与烟气作为热源，来加热炉管中流动的介质，使其达到规定的工艺温度。
燃料从燃烧器喷出燃烧，产生高温火焰和高温烟气，高温火焰通过辐射将热量传给辐射室内的炉管，进而传给炉管内的介质。高温烟气由于烟囱的抽力或引风机的作用向上进入加热炉的对流室，通过对流的方式将热量传给对流室内的炉管，进而传给炉管内的介质。
加热炉一般由辐射室、对流室、燃烧器、余热回收系统以及通风系统五部分组成。

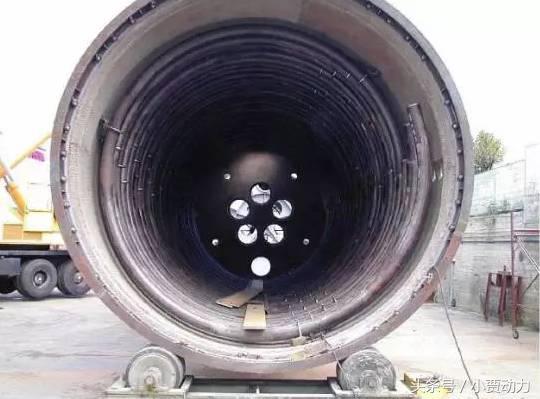

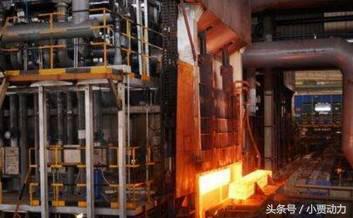

辐射室
辐射室也称为炉膛，包括燃烧器和风道，炉管和炉管支撑，耐火衬里等，传热方式主要是热辐射，全炉热负荷的70%~80%是由辐射室担负的，是全炉最重要的部分。由于火焰温度很高（可达1500-1800℃），故不能直接冲刷炉管。火焰离炉管远，辐射传热量小，所以应尽量减小炉膛体积，节省投资。
辐射室炉墙由耐热层、隔热层和保护层组成。耐热层除能耐高温，还有再辐射性能，能将吸收的热量再辐射给炉膛。耐热层有耐火砖砌筑和耐火衬里两类。尤其是陶瓷涂料耐火衬里，不仅耐高温、耐振动、有良好的绝热性，而且辐射系数高，增加了辐射能力。

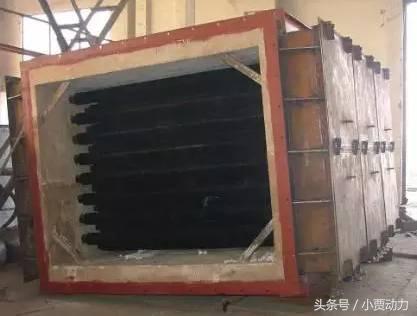

对流室
对流室包括遮蔽管，对流管，耐火衬里，管线支撑和挂钩，主要传热方式是对流。对流室一般担负全炉热负荷的20%~30%，对流室吸热量的比例越大，全炉的热效率越高，为了尽量提高传热效果，对流室多采用钉头管和翘片管。

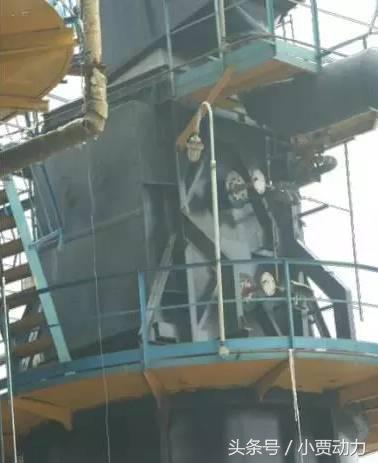

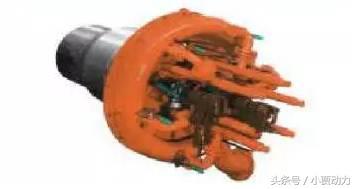

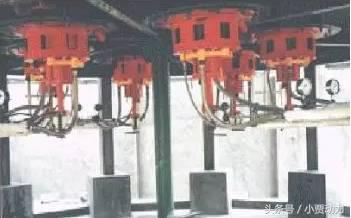

燃烧器
燃烧器产生热量，是炉子的重要组成部分。要使火焰不冲刷炉管并实现低氧完全燃烧。
燃烧器由燃料喷嘴、配风器、燃烧道三部分组成。燃烧器按所用燃料的不同可分为燃油燃烧器、燃气燃烧器和油-气联合燃烧器。燃烧器性能的好坏，直接影响燃烧质量及炉子的热效率。
操作时，特别应注意火焰要保持刚直有力，调整火嘴尽可能使炉膛受热均匀，避免火焰舔炉管，并实现低氧燃烧。要保证燃烧质量和热效率，还必须有可靠的燃料供应系统和良好的空气预热系统。

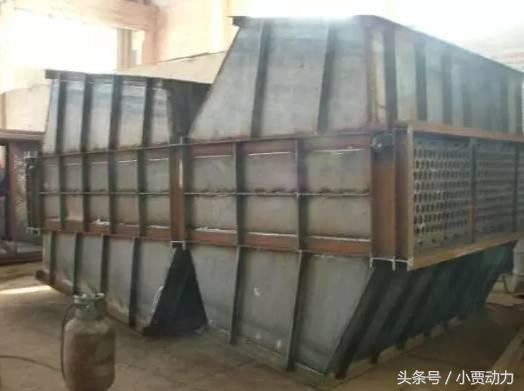

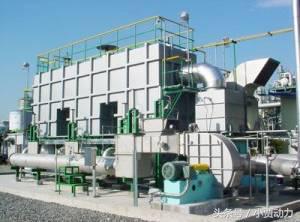

余热回收系统
余热回收系统是从离开对流室的烟气中进一步回收余热的部分。
回收方法分为两类，一类采用空气预热方式回收热量；另一类是采用余热锅炉回收热量。
空气预热方式有直接安装在对流室上面的固定管式空气预热器，还有单独放在地面上的管式空气预热器等型式。
目前，炉子的余热回收系统多采用空气预热方式，只有高温管式炉(烃类蒸汽转化炉、乙烯裂解炉)和纯辐射炉才使用余热锅炉，这类高温管式炉的排烟温度较高，安装余热回收系统后，炉子的总效率可达到88％-90％。
通风系统
通风系统的任务是将燃烧用空气导入燃烧器，并将废烟气引出炉子，它分为自然通风方式和强制通风方式两种。
过去，绝大多数炉子都采用自然通风方式，烟囱通常安装在炉顶。近年来，随着炉子结构的复杂化，炉内烟气侧阻力增大，加之提高炉子热效率的需要，采用强制通风方式日趋普遍。
其它的附件设备包括炉壳体、钢结构支撑、耐火衬里、管板箱、火嘴风门、烟囱、挡板、空气预热器、鼓风机或引风机、仪表、燃料和物料的管线和阀门，吹扫蒸汽接口等。
热炉的分类
加热炉按外形大致分为：
箱式炉
立式炉
圆筒炉
大型方炉
这种划分法是按辐射室的外观形状，而与对流室无关。
加热炉按用途分为：
炉管内进行化学反应的炉子
加热液体的炉子
加热气体的炉子和加热气
液混相流体的炉子

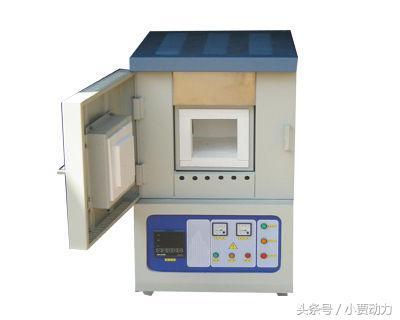

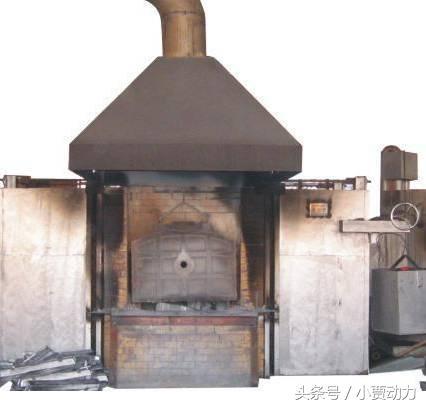

箱式炉
箱式炉历史悠久，是应用较早的炉型。其长、宽、高大致接近，辐射室和对流室用火墙隔开，火嘴装于侧壁，烟囱设于炉外，炉管水平排列。
立式炉
立式炉由较早的方箱炉发展改进而来。

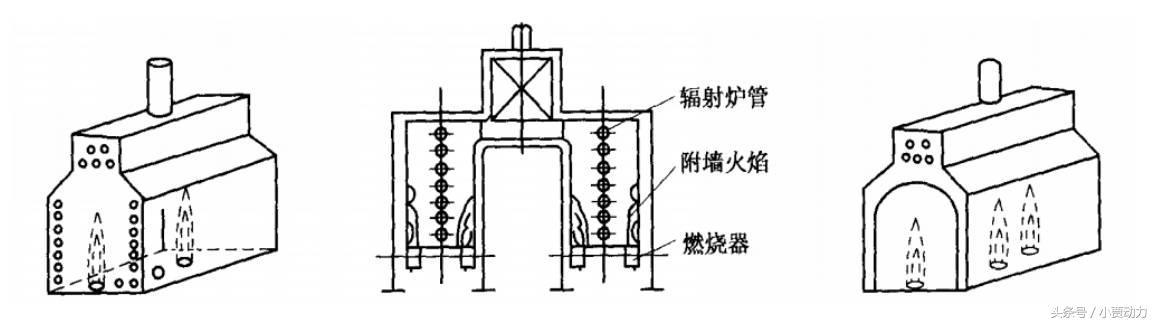

立式炉炉膛为长方形，辐射管排于炉两侧，对流管排在辐射室上部的对流室中，炉底部设有两排火嘴，炉中间砌一堵花墙，喷火嘴在花墙两边燃烧。
立式炉一般有底烧横管式，附墙火焰式（加氢、焦化装置使用 ），催化重整装置多使用环形管立式炉、立管立式炉，无焰燃烧炉几种。

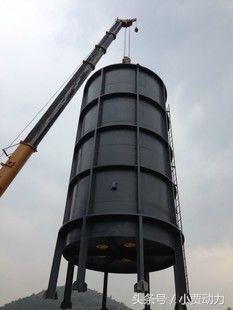

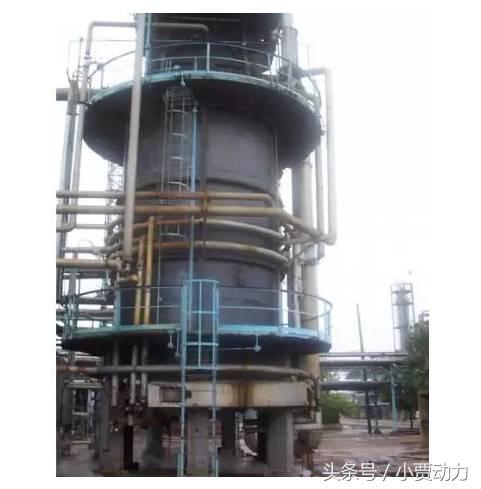

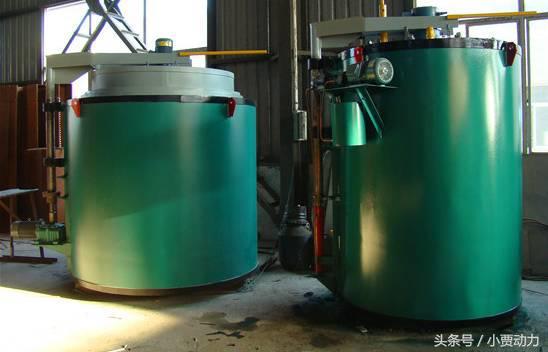

圆筒炉
圆筒炉与立式炉相似，方型的对流室位于辐射室上部，烟 囱安装在对流室的上部，并装有烟道挡板，可调节风量，火嘴在炉底中央，火焰向上喷射。
其与立式炉不同的是辐射室为圆筒式，辐射管沿圆周垂直排列成一圈，对流管分立式和水平两种。
大型方炉
这种炉子用两排炉管把炉膛分成若干小间，每间设置一或二个大容量高强燃烧器。分隔可以沿两个方向进行，称之为“十字交叉”分隔法。它通常把对流室单独放到地面上。
还有把几台炉子的烟气用烟道汇集拢来，送进一个公用的对流室或废热锅炉。这种炉子结构简单，节省占地，便于回收余热，容易实现炉群集中排烟，减轻大气污染。它是专为超大型加热炉而开发的。
斜顶炉
它由箱式炉演变而来，是箱式炉砍去炉膛内烟气流动的死角区而成。虽然它对辐射室的传热均匀性有所改善，但并没有克服箱式护的其他缺点。近年来也不再建造了。
无焰燃烧炉
这种炉子都是单排管双面辐射炉型。侧壁上安有许多小型的气体无焰燃烧器，使整个侧壁成为均匀的辐射墙面，有优越的加热均匀性，可分区调节各区温度，是乙烯裂解和烃类蒸汽转化最合适的炉型之一。但造价昂贵，用于纯加热非常不合算。还有一个缺点是只能烧气体燃料。
纯辐射式滚筒炉
它由箱式炉演变而来，是箱式炉砍去炉膛内烟气流动的死角区而成。虽然它对辐射室的传热均匀性有所改善，但并没有克服箱式护的其他缺点。近年来也不再建造了。
